Formátovací pila PK 250A
Konstrukce stroje prošla řadou technických inovací, které zvyšují užitné vlastnosti tohoto stroje. Kvalitní dílenské zpracování řadí tuto pilu mezi nejlepší ve své třídě. Již ve standardu je vybavena formátovacím stolem s velmi přesným a tuhým uložením na kalených tyčích CV 360T. Pilová mechanika zavěšena v robustním litinovém tělese s předřezem poháněným samostatným motorem je zárukou přesnosti a spolehlivosti.
Kód produktu: 1247002
Technické parametry
| Výkon motoru S6 40% | 4,4 kW/3x400V (2,2 kW/1x230V) |
| Max. kotouč s předřezem | Ø 315 mm |
| Průměr vřetena | 30 mm (5/8″ | 1″) |
| Otáčky pily | 4 400/min. |
| Max. výška řezu s předřezem | 100 mm (70 mm [45°]) |
| Naklápění kotoučů | 0° ÷ 45° |
| Max. šířka řezu | 800 mm |
| Výkon motoru předřezu | 0,75 kW |
| Průměr kotouče | Ø 120 mm (100 mm) |
| Průměr vřetena | Ø 20 mm (3/4″) |
| Otáčky (pohon samostatným el.motorem) | 8 530/min.(10 230/min.[60Hz]) |
| Délka (při CV360 – 1 200 mm) | 1 355 mm |
| Délka (při CV360 – 2 000 mm) | 2 155 mm |
| Šířka | 1 995 mm |
| Výška stolu | 890 mm |
| Max. výška stroje | 1 180 mm |
| Rozměry stolu | 955 x 400 mm |
| Průměr odsávání | 100 + 40 (60) mm |
| Hmotnost brutto | 340 / 410 kg |
| Hmotnost netto | 330 / 400 kg |
| Rozměry stolu | 2 000 x 360 mm |
| Délka řezu pily | 2 000 mm |
| Napětí / kmitočet | 3x400V (3x230V | 1x230V) / 50(60)Hz |
| Jištění vedení | 16 A (25 A) |
| Hluk na pracovním místě (bez technologie) | 81,9 dB(A) |
| Hluk na pracovním místě (s technologií) | 86,2 dB(A) |
| Akustický výkon (bez technologie) | 89,6 dB(A) |
| Akustický výkon (s technologií) | 93,6 dB(A) |
Záruční podmínky
- 24 měsíců fyzickým osobám nepodnikajícím
- 12 měsíců právnickým a podnikajícím fyzickým osobám
Určitě oceníte u tohoto produktu
Sámovací patka

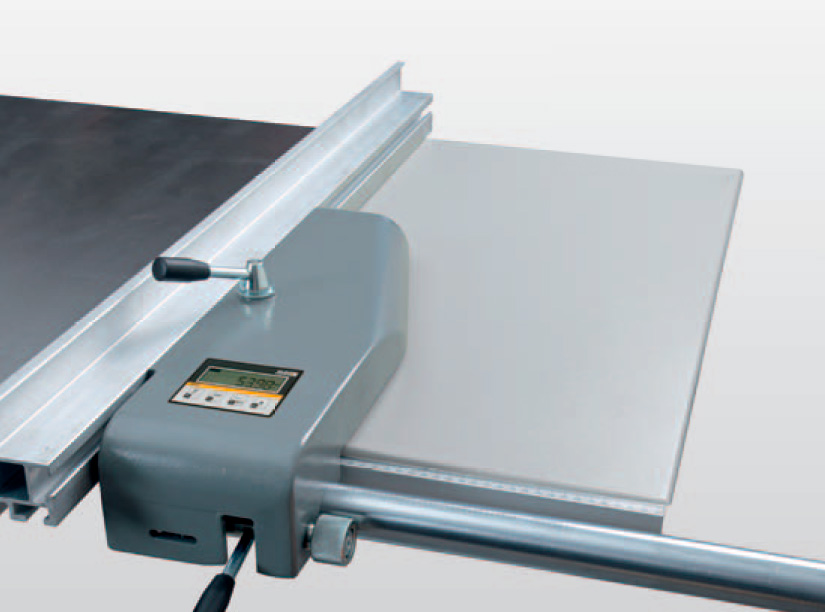

Podélné pravítko s digitálním odečítáním

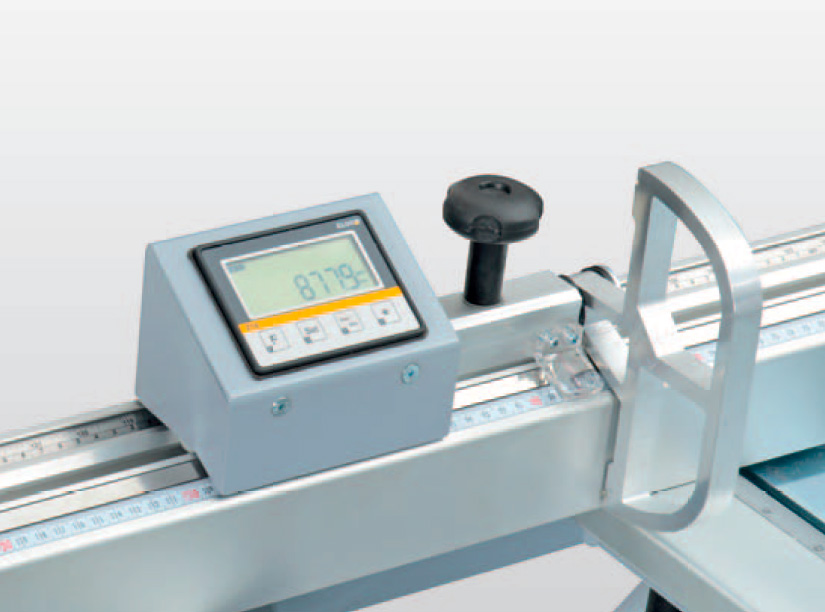

Doraz s digitálním odecítáním
Předřez + vnější seřízení předřezu

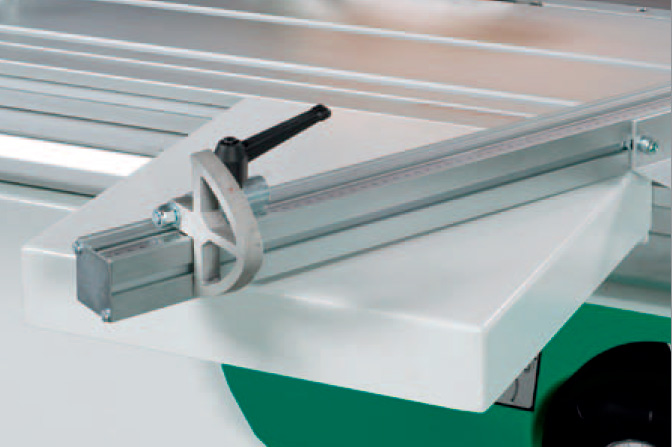

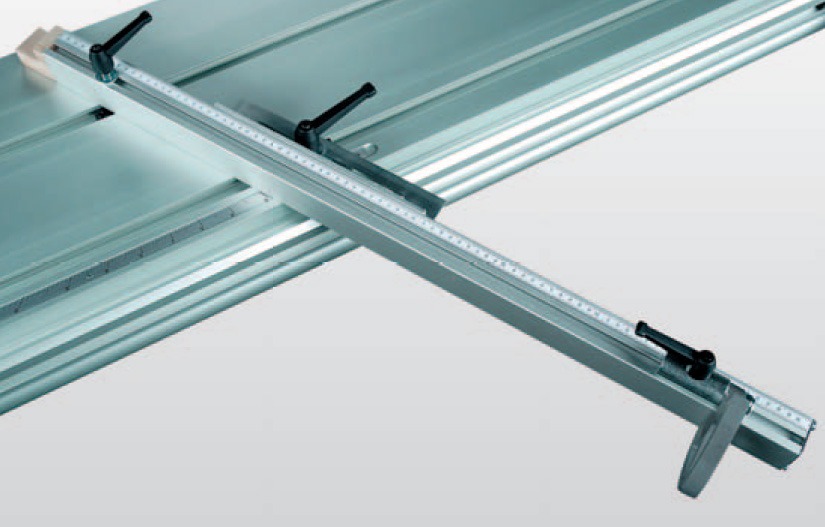

Úhlovací pravítko

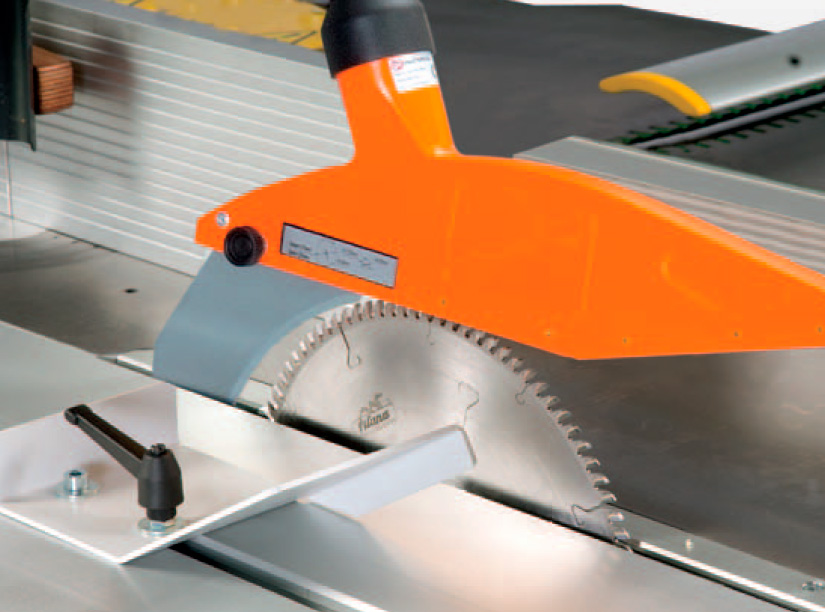

Vrchní odsávání (Parallelogram ROJEK)
Pilová mechanika

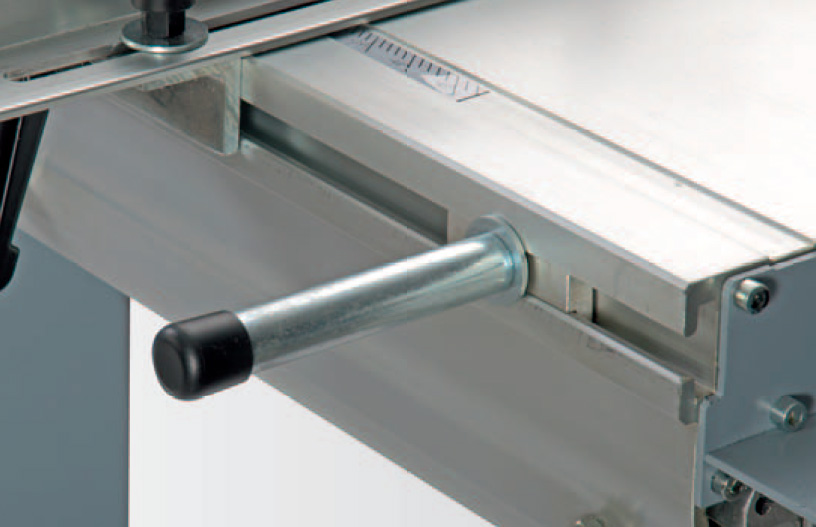

Rukojeť formátovacího stolu

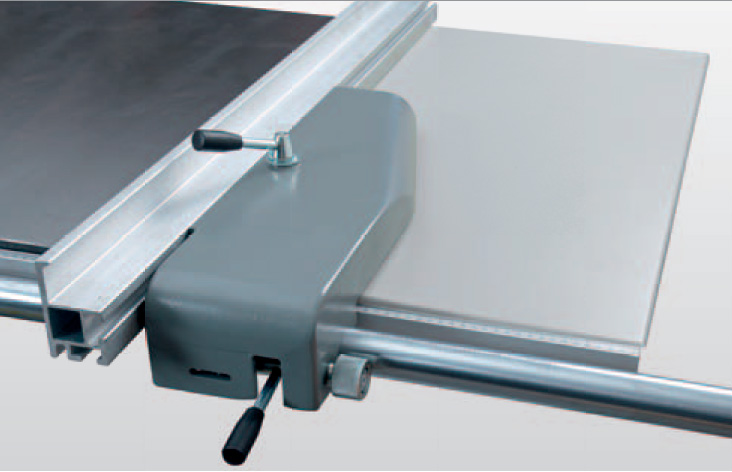

Podélné pravítko s jemným doladením
Vějíř pro přesné úhlování o 5°; 10°; 15°; 20°; 22,5°; 30°; 40°; 45°

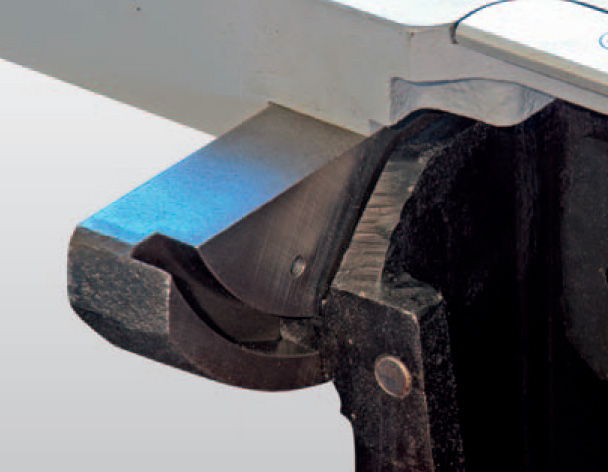

Masivní uložení mechaniky pily

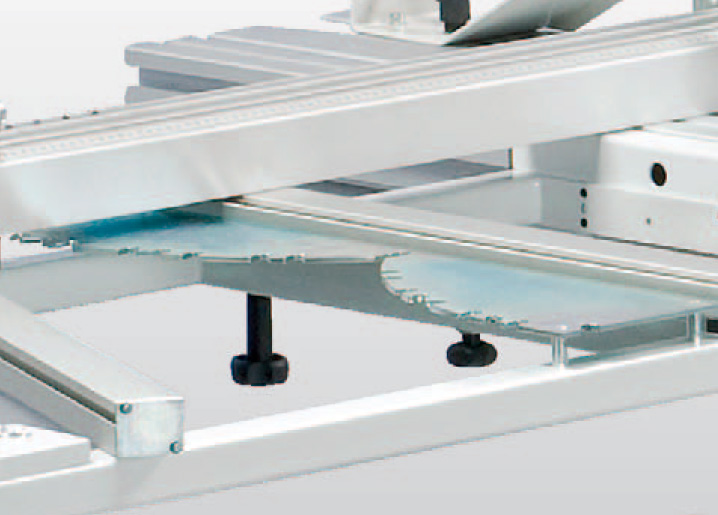

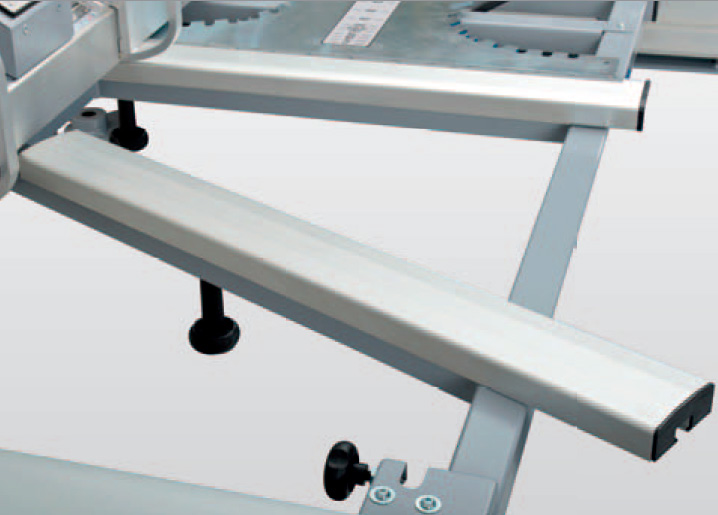

Podpěrný profil rámu

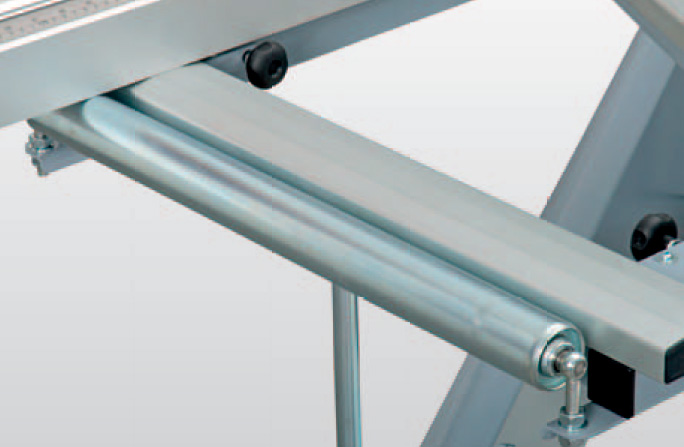

Váleček podpěrného rámu
Rozšírení posuvného stolu

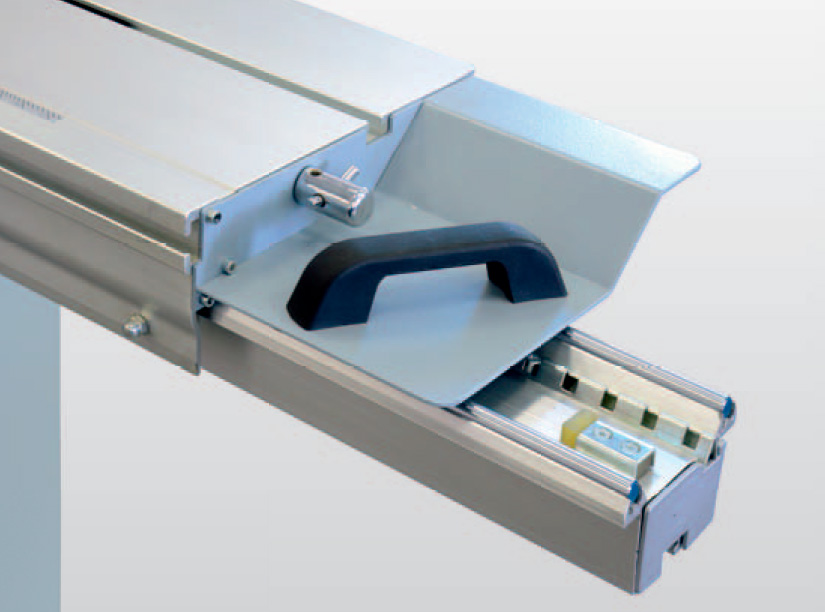

Uložení formátovacího stolu na tyčích
Přednosti a standardní výbava
- formátovací stůl CV 360T / 2 m na kalených tyčích
- hlavní motor o výkonu 4,4kW / S6
- kolo naklápění s indikací úhlu
- prodloužení litinového stolu zadní
- krátké úhlovací pravítko 800 mm s dorazem
- upínač formátovacího stolu – jednosloupkový excentr
- šíře řezu 800 mm s odsáváním a jeho propojením
- litinový držák podélného hliníkového pravítka s mikroposuvem
Výbava na přání
- CV 360T/ 1,2 m formátovací vozík na kalených tyčích
- motor 5,3 kW/S6
- ELGO elektronické odměřování pravítka šíře řezu
- horní odsávání paralelogram ROJEK, na kotouč 350 mm
- DADO provedení (možnost uchycení frézy pro drážkování)
- provedení bez předřezové mechaniky
