Spodní frézka FSN 300A
Konstrukce stroje prošla řadou technických inovací, které zvyšují užitné vlastnosti tohoto stroje. Kvalitní dílenské zpracování řadí tuto svislou spodní frézku mezi nejlepší ve své třídě. Oblíbená je především mezi drobnými řemeslníky. Již ve standardu je vybavena formátovacím stolem s velmi přesným a tuhým uložením na kalených tyčích CV 360T. Uložení vřetena v robustním naklápěcím litinovém tělese je zárukou přesnosti, tuhosti a spolehlivosti.
Kód produktu: 1327000
od 116 000 Kč bez DPH
od 140 360 Kč
vč. DPH
Technické parametry
| Výkon motoru S6 40% | 4,4 kW/3x400V (2,2 kW/1x230V) |
| Otáčky motoru | 2 840/min.(3 410/min.[60Hz]) |
| Průměr vřetena | Ø 30 mm (32 | 40 | 50 ) |
| Otáčky vřetena | 2 500; 3 500; 6 000; 8 000; 10 000/min. |
| Max. zdvih vřetena | 140 mm |
| Délka vřetena | 130 mm |
| Naklápění vřetena | -5° ÷ +45° |
| Max. průměr otvoru ve stole | Ø 220 mm |
| Max. průměr nástroje pod stolem | Ø 175 mm |
| Max. průměr nástroje nad stolem | Ø 200 mm |
| Délka (při CV360 – 1 200 mm) | 1 700 mm |
| Délka (při CV360 – 2 000 mm) | 2 300 mm |
| Šířka | 800 mm |
| Šířka s podpěrným rámem | 1 980 mm |
| Výška stolu | 897 mm |
| Max. výška stroje | 1 300 mm |
| Rozměry stolu | 1 000 x 350 mm |
| Průměr odsávání | 100 mm |
| Hmotnost brutto | 275 kg |
| Hmotnost netto | 275 kg |
| Rozměry stolu | 360 x 1 200 (2 000) mm |
| Délka pojezdu | 1 370 (2 170) mm |
| Rozměry podpěrného rámu | 870 x 630 mm |
| Napětí / kmitočet | 3x400V (3x230V | 1x230V) / 50(60)Hz |
| Jištění vedení | 16 A (25 A) |
| Hluk na pracovním místě (bez technologie) | 70,4 dB(A) |
| Hluk na pracovním místě (s technologií) | 83,0 dB(A) |
| Akustický výkon (bez technologie) | 78,6 dB(A) |
| Akustický výkon (s technologií) | 88,5 dB(A) |
Záruční podmínky
- 24 měsíců fyzickým osobám nepodnikajícím
- 12 měsíců právnickým a podnikajícím fyzickým osobám
Určitě oceníte u tohoto produktu
Čepovací kryt
Kleština pro stopkové nástroje
Kompletní díl mechaniky
Naklopení hřídele -5°, 0°, 45°
Podávací zařízení
Podpěrný rám a pravítko
Uložení formátovacího stolu CV360T na tyčích
Profilovací kryt pro tvarové frézování

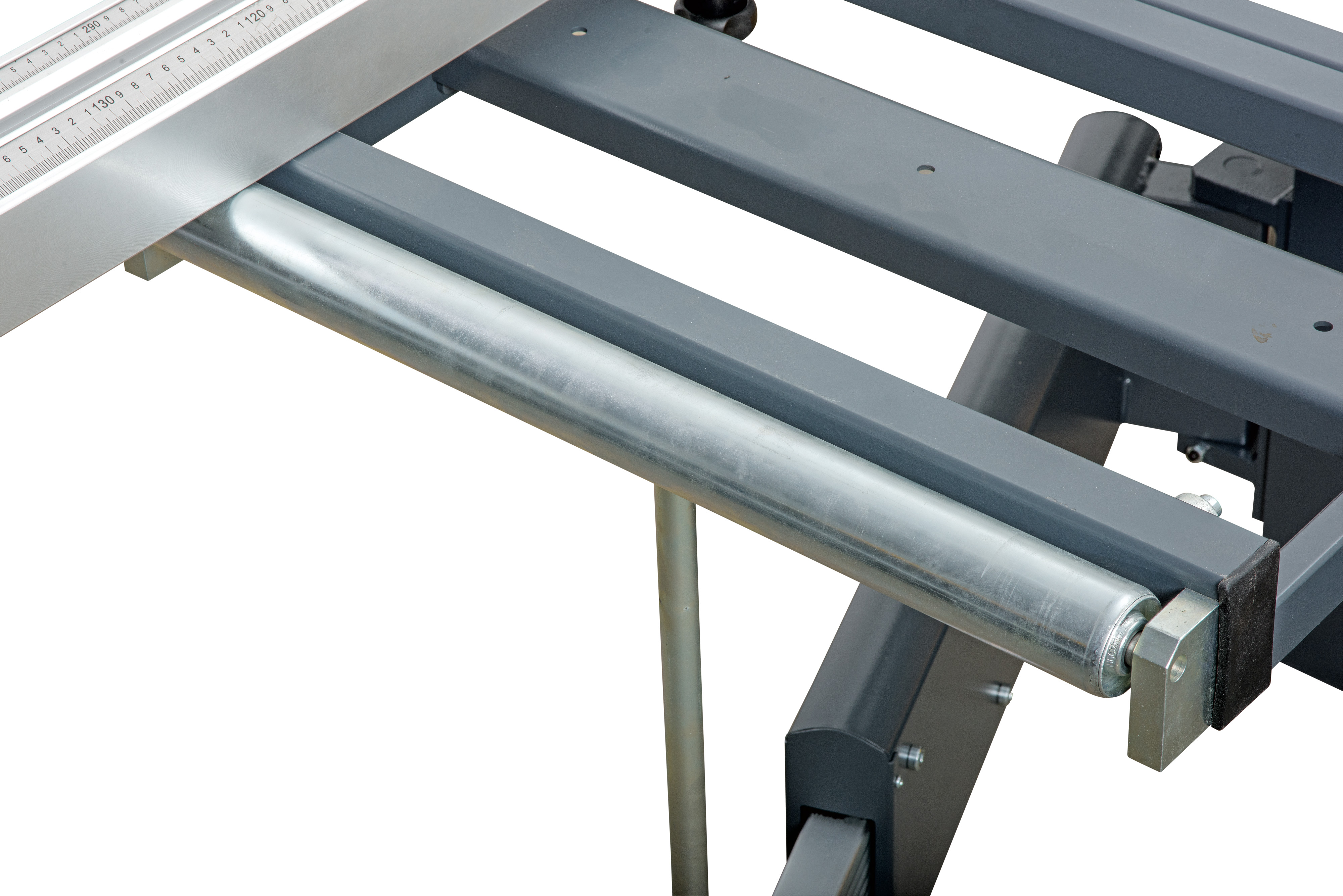

Rozšíření posuvného stolu
Přednosti a standardní výbava
- formátovací stůl CV 360T/ 1,2 m (2 m) na kalených tyčích
- hlavní motor o výkonu 4,4kW / S6
- reverzace otáček motoru vřetene
- kolo naklápění s indikací úhlu
- nosný kryt MORI a dřevěnými pravítky

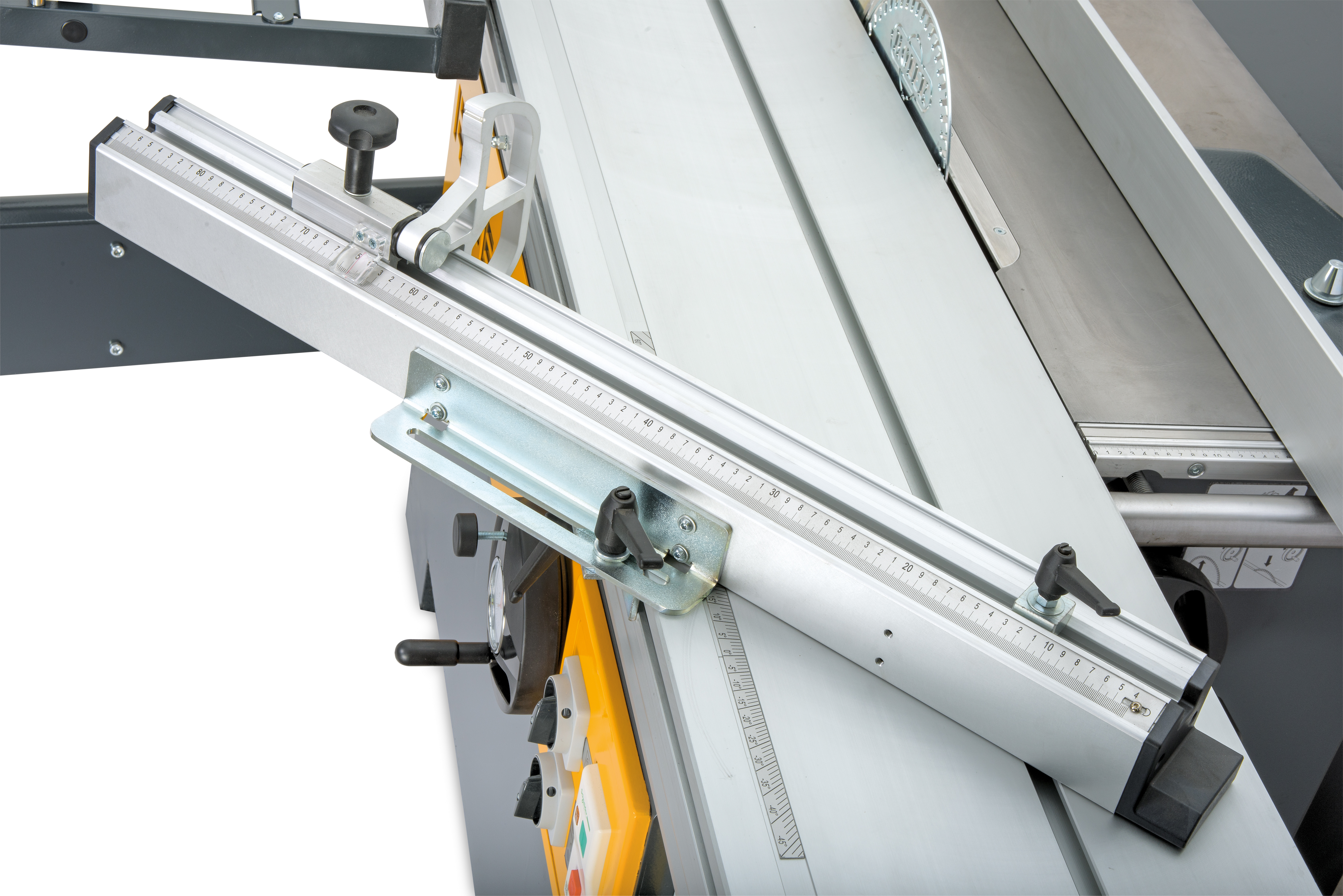

- krátké úhlovací pravítko 900 mm s dorazem

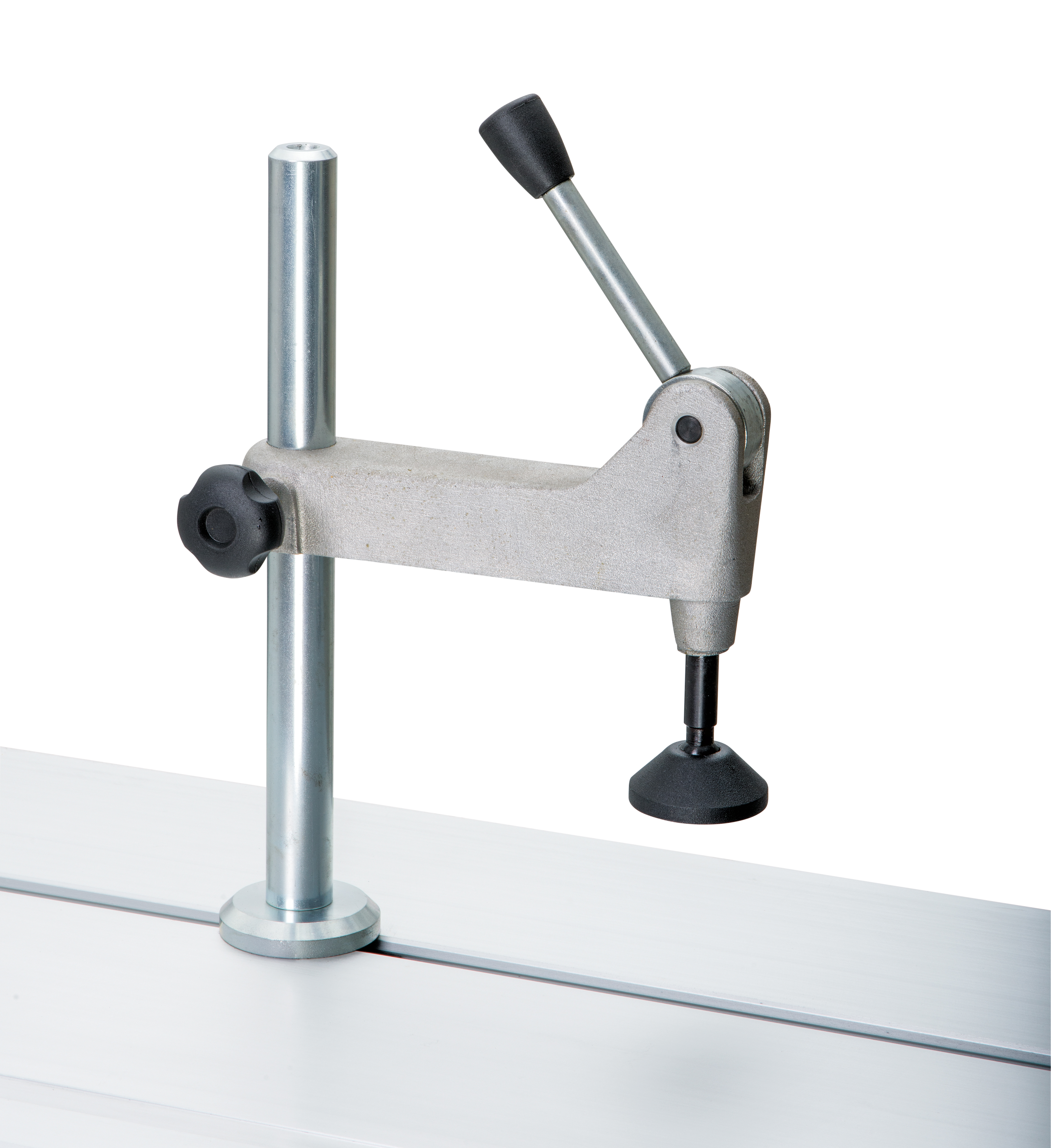

- upínač formátovacího stolu — jednosloupkový excentr
Výbava na přání
- formátovací stůl CV 360T/ 2 m na kalených tyčích
- rozšíření posuvného stolu
- podpěrný rám 870 x 630 mm
- boční prodloužení levé a pravé
- vřeteno pro stopkové nástroje pr. 30mm + kleština 8 a 12mm, upínací výška 80mm
- vyměnitelné vřeteno včetně trnu pr. 30mm, upínací výška 95mm
