Formátovací pila na masiv PK 400A
Konstrukce stroje prošla řadou technických inovací, které zvyšují užitné vlastnosti tohoto stroje. Kvalitní dílenské zpracování řadí tuto pilu mezi nejlepší ve své třídě. Ve standardu je vybavena formátovacím stolem s velmi přesným a tuhým uložením na kalených tyčích CV 360T. Pilová mechanika zavěšena v robustním litinovém tělese s předřezem poháněným samostatným motorem je zárukou přesnosti a spolehlivosti.
Kód produktu: 1249001
Technické parametry
| Výkon motoru S6 40% | 7,5 kW /S6 3×400 V |
| Otáčky motoru | 2 870/min.(3 444/min.[60Hz]) |
| Max. kotouč s předřezem | Ø 400 mm |
| Průměr vřetena | 30 mm (1″; 5/8") |
| Otáčky pily | 4 400 ot./min. |
| Max. výška řezu | 138 mm (96 mm [45°]) |
| Naklápění kotoučů | 0° ÷ 45° |
| Max. šířka řezu | 800 mm |
| Délka (při CV360 – 2 000 mm) | 2 545 mm |
| Délka (při CV360 – 3 200 mm) | 3 355 mm |
| Rozměry stolu | 400 x 955 mm |
| Průměr odsávání | 100 + 80 mm |
| Hmotnost netto | 510 kg |
| Rozměry stolu | 2 000 (2 600) x 360 mm |
| Rozměry podpěrného rámu | 870 x 630 mm |
| Délka řezu pily | 2 000 (2 600) mm |
| Napětí / kmitočet | 3×400 V (3×230 V) / 50(60)Hz |
| Jištění vedení | 16 A (25 A) |
| Akustický tlak (bez technologie) | 81,8 dB(A) |
| Akustický tlak (s technologií) | 85,3 dB(A) |
| Akustický výkon (bez technologie) | 98,6 dB(A) |
| Akustický výkon (s technologií) | 102,1 dB(A) |
Záruční podmínky
- 24 měsíců fyzickým osobám nepodnikajícím
- 12 měsíců právnickým a podnikajícím fyzickým osobám
Určitě oceníte u tohoto produktu

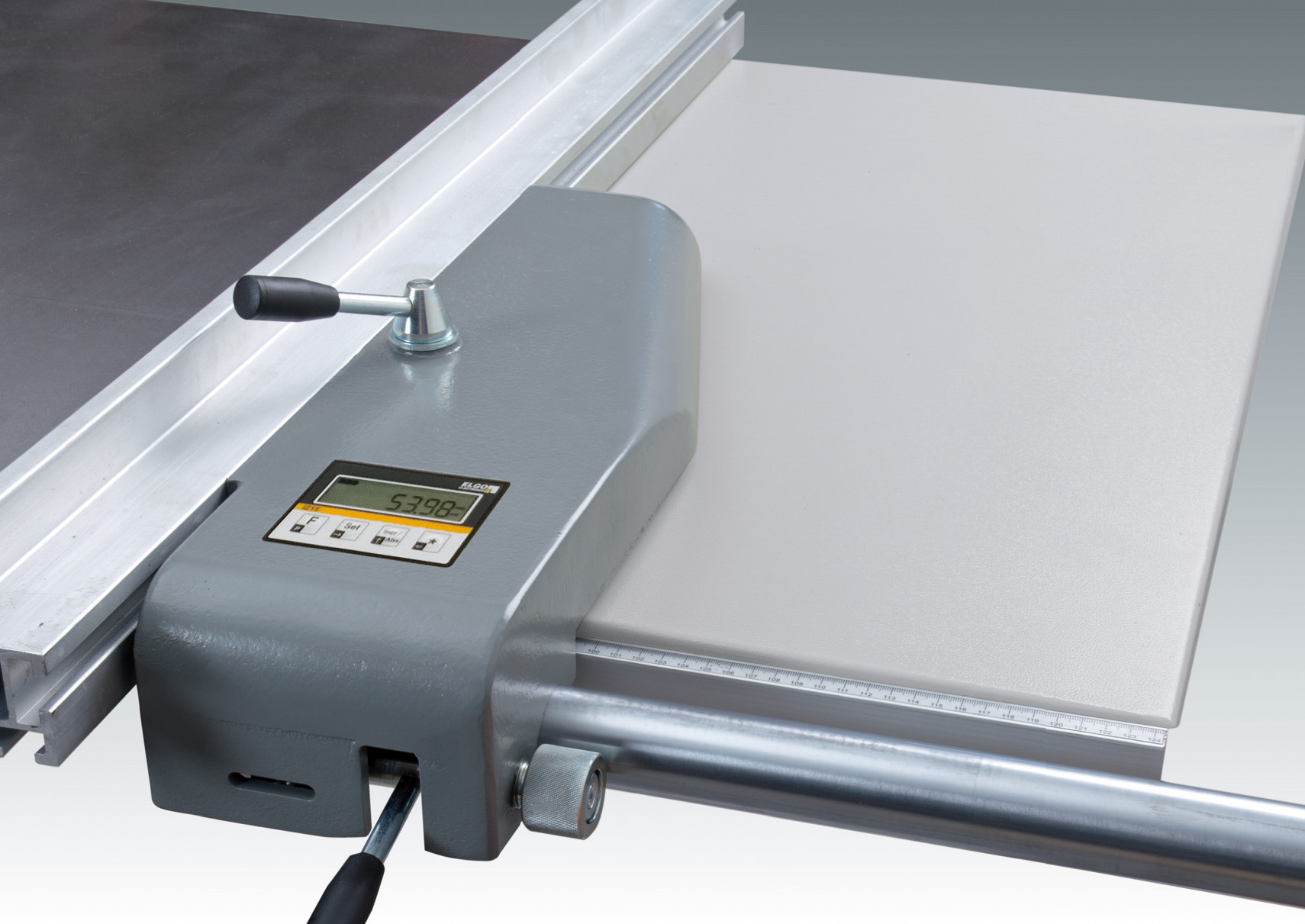

Podélné pravítko s digitálním odečítáním

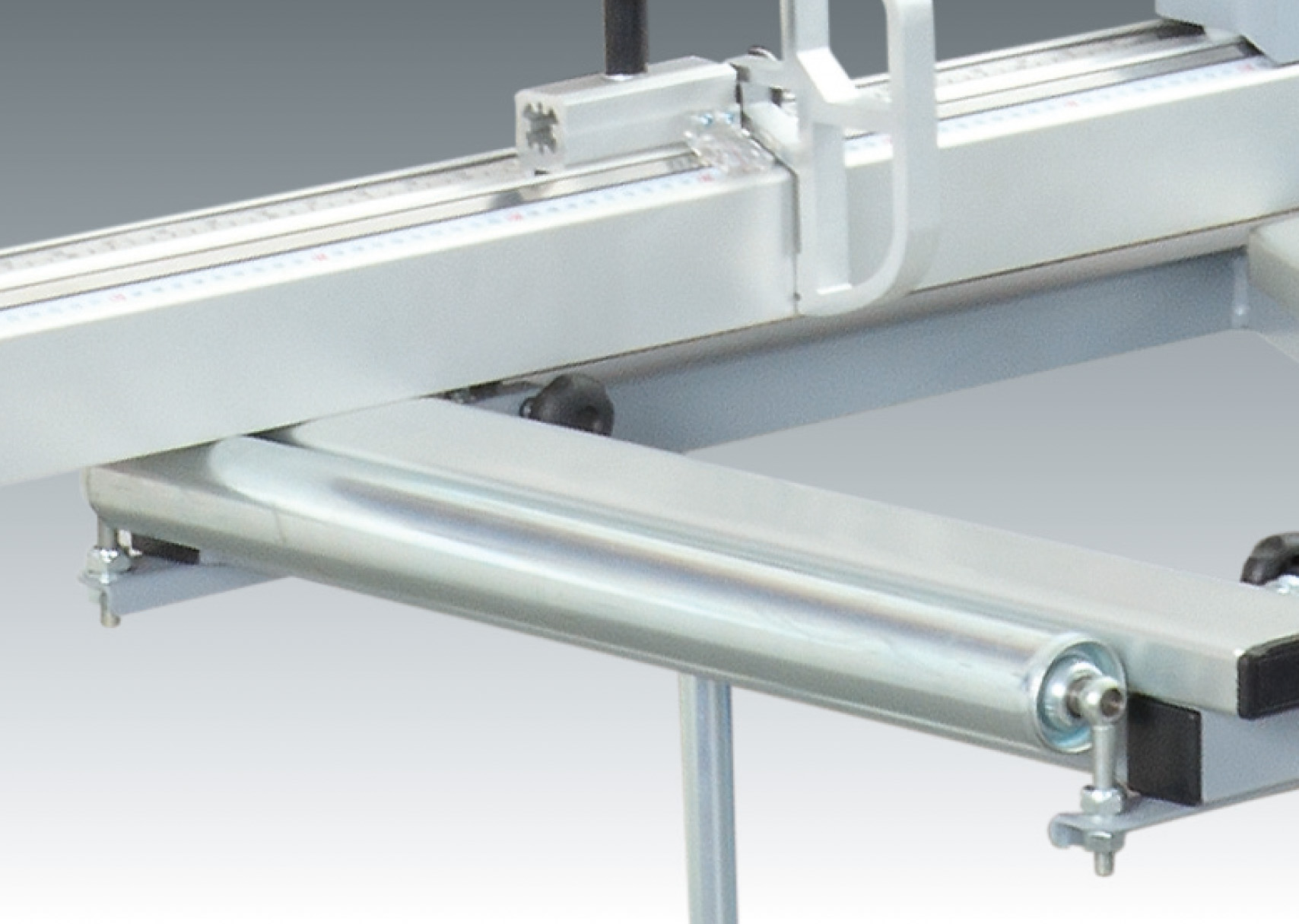

Outrigger roller

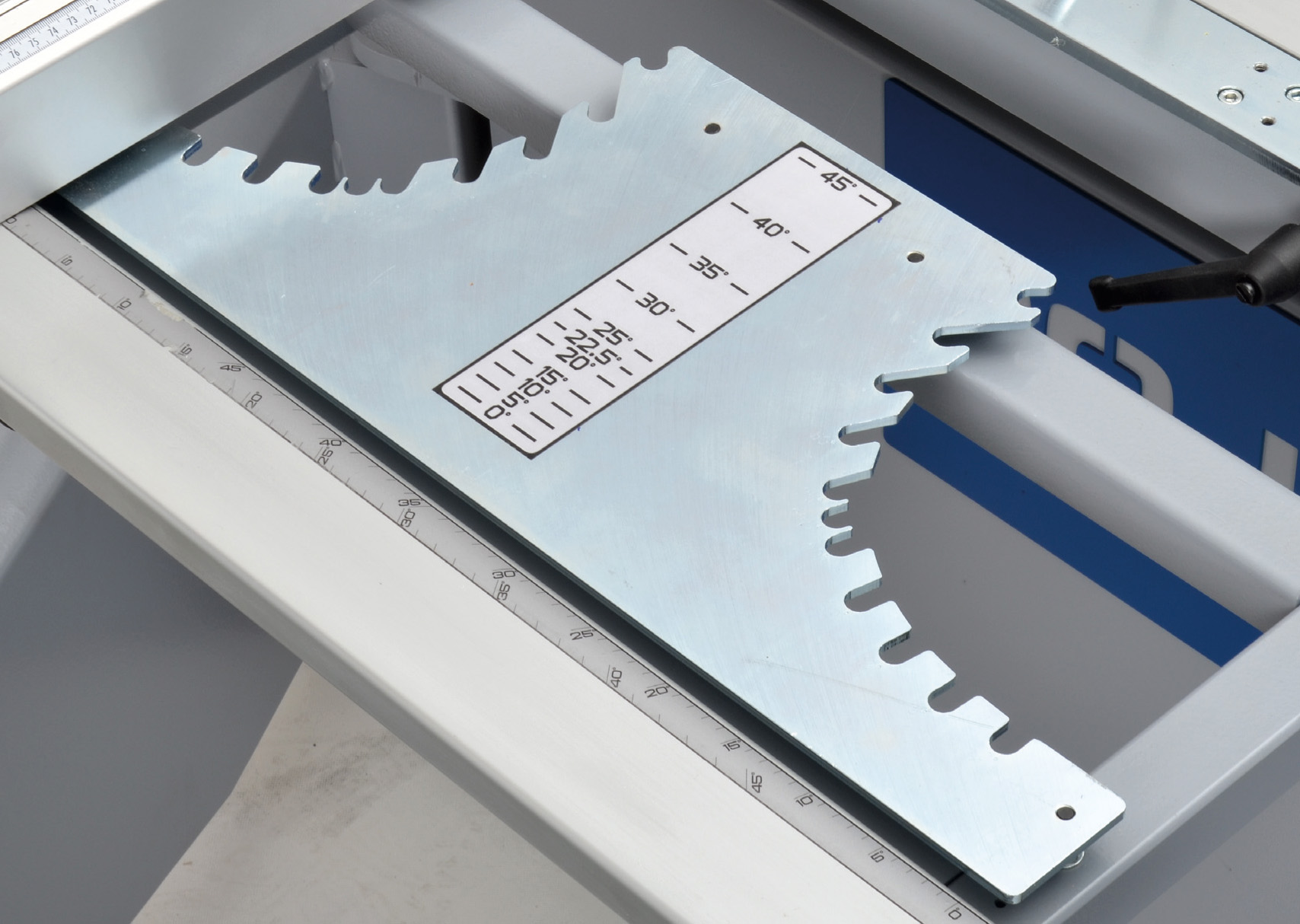

Vějíř pro přesné úhlování o 5°; 10°; 15°; 20°; 22,5°; 30°; 40°; 45°

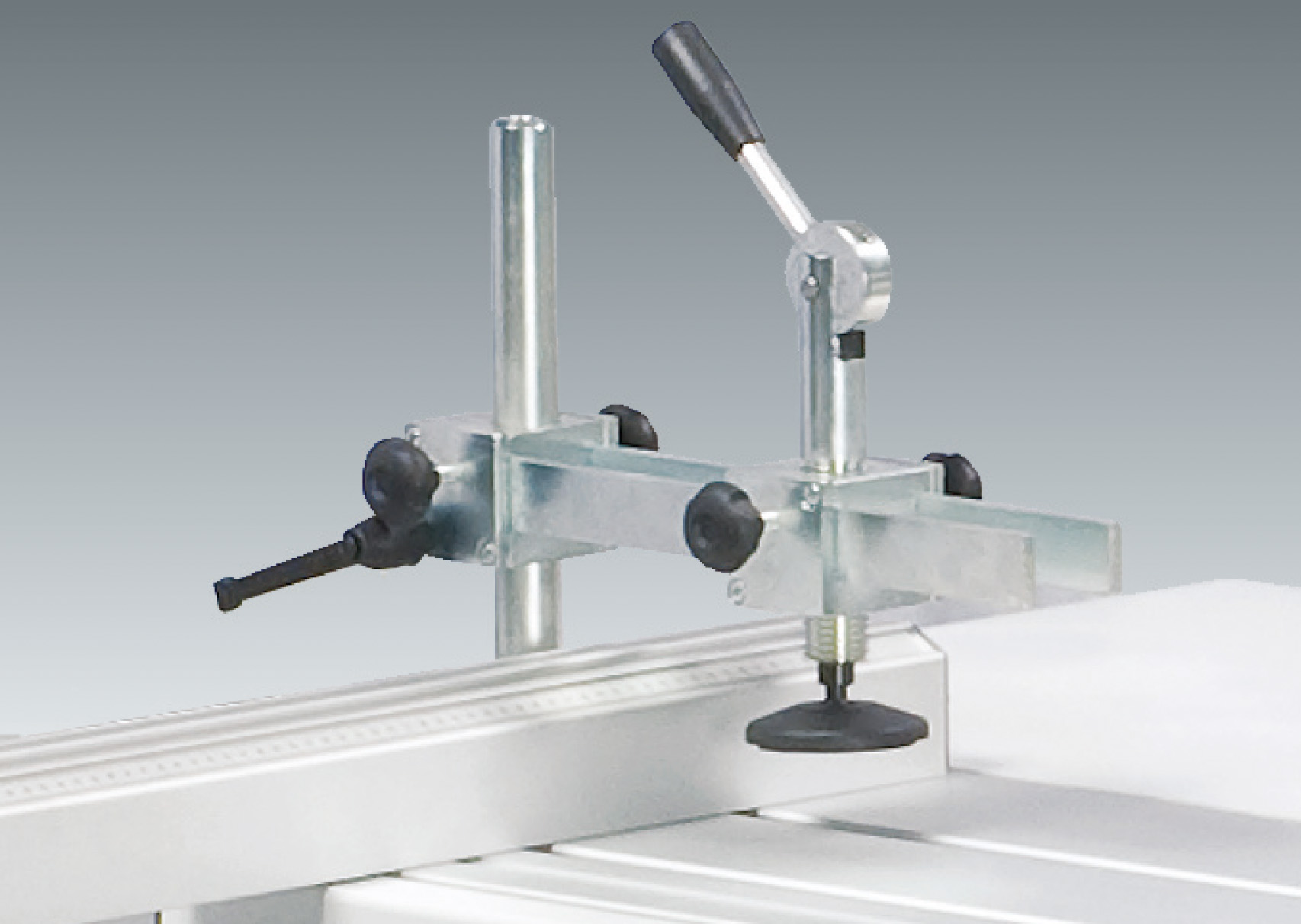

Upínací excentr
Doraz s digitálním odečítáním
Rozšírení formátovacího stolu

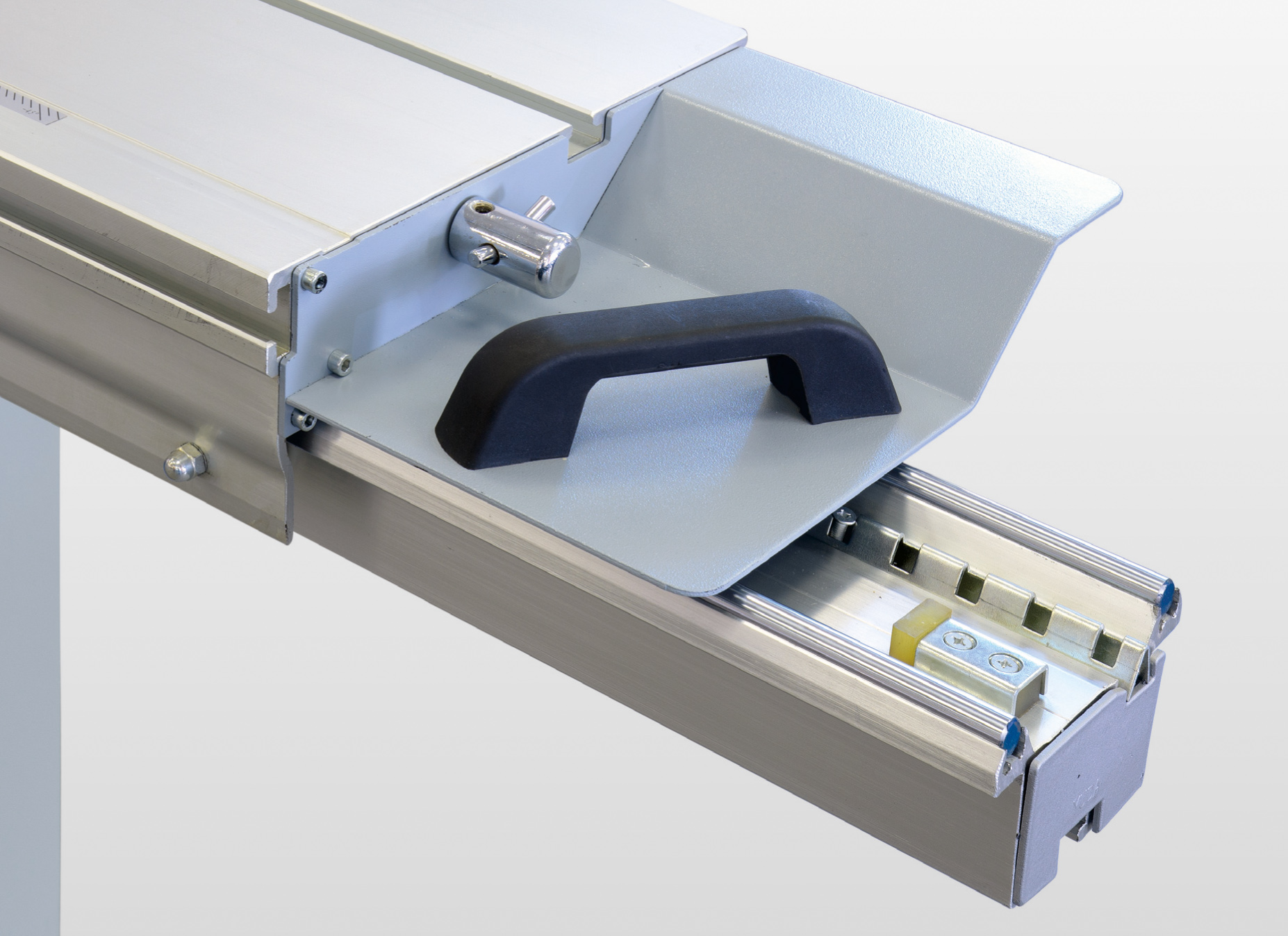

Uložení formátovacího stolu CV360T na tyčích
Přednosti a standardní výbava
- formátovací stůl CV 360T délky 2,0 m na tyčích
- hlavní motor o výkonu 7,5kW / S6
- bez předřezu
- kryt kotouče horní parallelogram ROJEK, max. kotouč 400 mm
- max. výška řezu 138 mm (seřízení stroje na kotouč 400 mm nedovoluje spuštění kotouče nad pr. 315 mm pod úroveň stolu)
- kolo naklápění s indikací úhlu
- prodloužení litinového stolu zadní
- šíře řezu 800 mm s odsáváním a jeho propojením

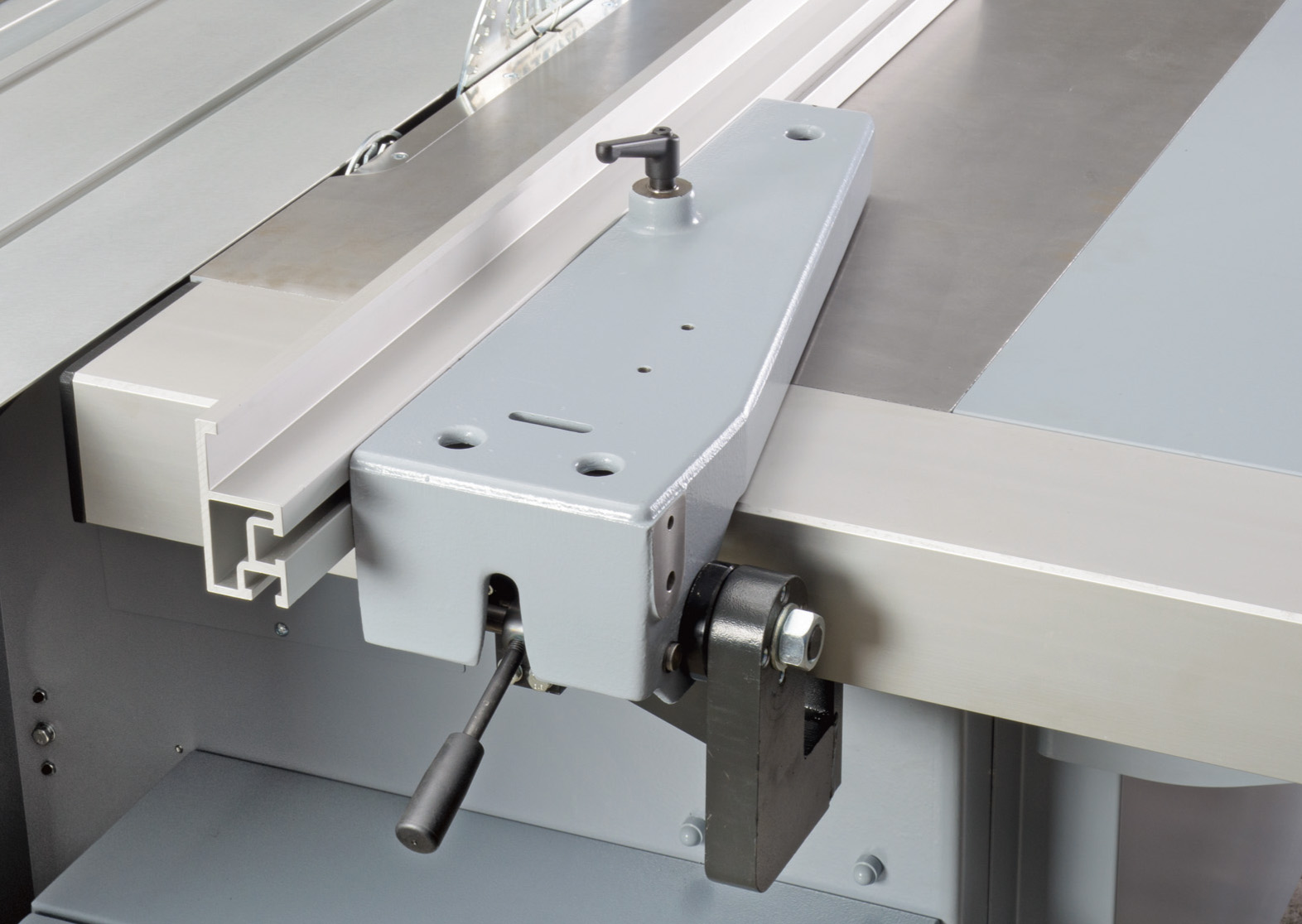

- litinový držák podélného hliníkového pravítka s mikroposuvem
Výbava na přání
- CV 360T/ 2,6 m formátovací vozík na kalených tyčích
- podpěrný rám 870x630 mm kompletní
- šíře řezu 1050 mm
- předřez s jemným nastavením a samostatným motorem 0,75 kW/S6
- váleček podpěrného rámu
- podpěrný profil rámu délky 1400 mm
- krátké úhlovací pravítko 800 mm
- upínací excentr
- drážkovací vřeteno DADO (max. průměr/šíře 250/20 mm)
- rozšíření stolu plechové s uchycením
- rukověť formátovacího stolu
- sámovací patka
- vějíř pro přesné úhlování
- ELGO elektronické odměřování pravítko šíře řezu
- ELGO elektronické odměřování příčné pravítko
