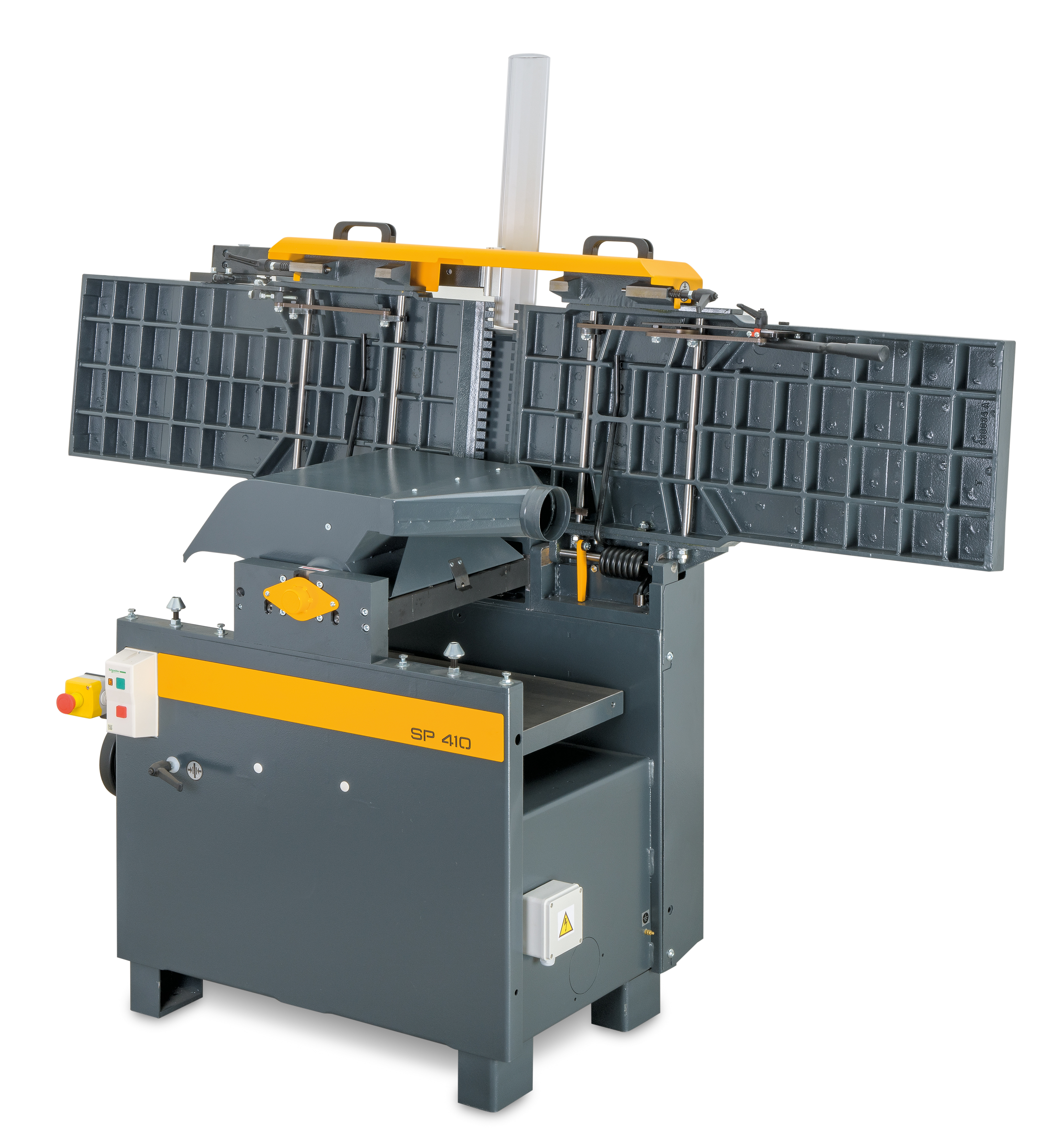

Srovnávací a tloušťkovací frézka SP 410
Konstrukce stroje disponuje komfortním vedením obrobku na masívních litinových stolech s vysokou tuhostí a přesností. Výraznou konstrukční změnou oproti předchozímu modelu je především komfortní paralelní odklápění srovnávacích stolů na masivních závěsech. Manipulaci se stoly usnadňují dvě zkrutné pružiny. Stroj je standardně osazen spirálovým hoblovacím válcem systém MBM. Na tento stroj nelze dokoupit dlabačku.
Kód produktu: 1187001
Technické parametry
| Výkon motoru vřetena S6 40% | 5,3kW/3x400V (2,2 kW/1x230V) |
| Otáčky motoru | 2 840/min.(3 410/min.[60Hz]) |
| Výkon motoru posuvu | 0,35/0,45 kW |
| Průměr nožového hřídele | 95 mm |
| Průměr posuvových válečků | 40 mm |
| Počet nožů | 4 |
| Úhel sklonu naklápěcího pravítka | 0° ÷ 45° |
| Otáčky nožového hřídele | 4 200/min. |
| Max. šířka srovnávání | 410 mm |
| Max. šířka tloušťkování | 400 mm |
| Max. výška tloušťkování | 230 mm |
| Max. tříska tloušťkování | 5 mm |
| Max. tříska srovnávání | 4 mm |
| Rychlost posuvu tloušťkování | 5,5/10 m/min. (7,5/15 m/min.) |
| Délka | 2 020 mm |
| Šířka | 750 mm |
| Výška stolu | 890 mm |
| Max. výška stroje | 1 080 mm |
| Rozměry stolu srovnávací frézky | 2 020 x 420 mm |
| Rozměry stolu tloušťkovací frézky | 750 x 408 mm |
| Průměr odsávání | 100 mm |
| Rozměry s obalem | 2 100 x 810 x 1 100 mm |
| Hmotnost brutto | 410 kg |
| Hmotnost netto | 380 kg |
| Napětí / kmitočet | 3x400V (3x230V | 1x230V) / 50(60)Hz |
| Jištění vedení | 16 A |
| Hluk na pracovním místě (bez technologie) | 89,5 dB(A) |
| Hluk na pracovním místě (s technologií) | 91,6 dB(A) |
| Akustický výkon (bez technologie) | 95,9 dB(A) |
| Akustický výkon (s technologií) | 98,2 db(A) |
Záruční podmínky
- 24 měsíců fyzickým osobám nepodnikajícím
- 12 měsíců právnickým a podnikajícím fyzickým osobám
Určitě oceníte u tohoto produktu

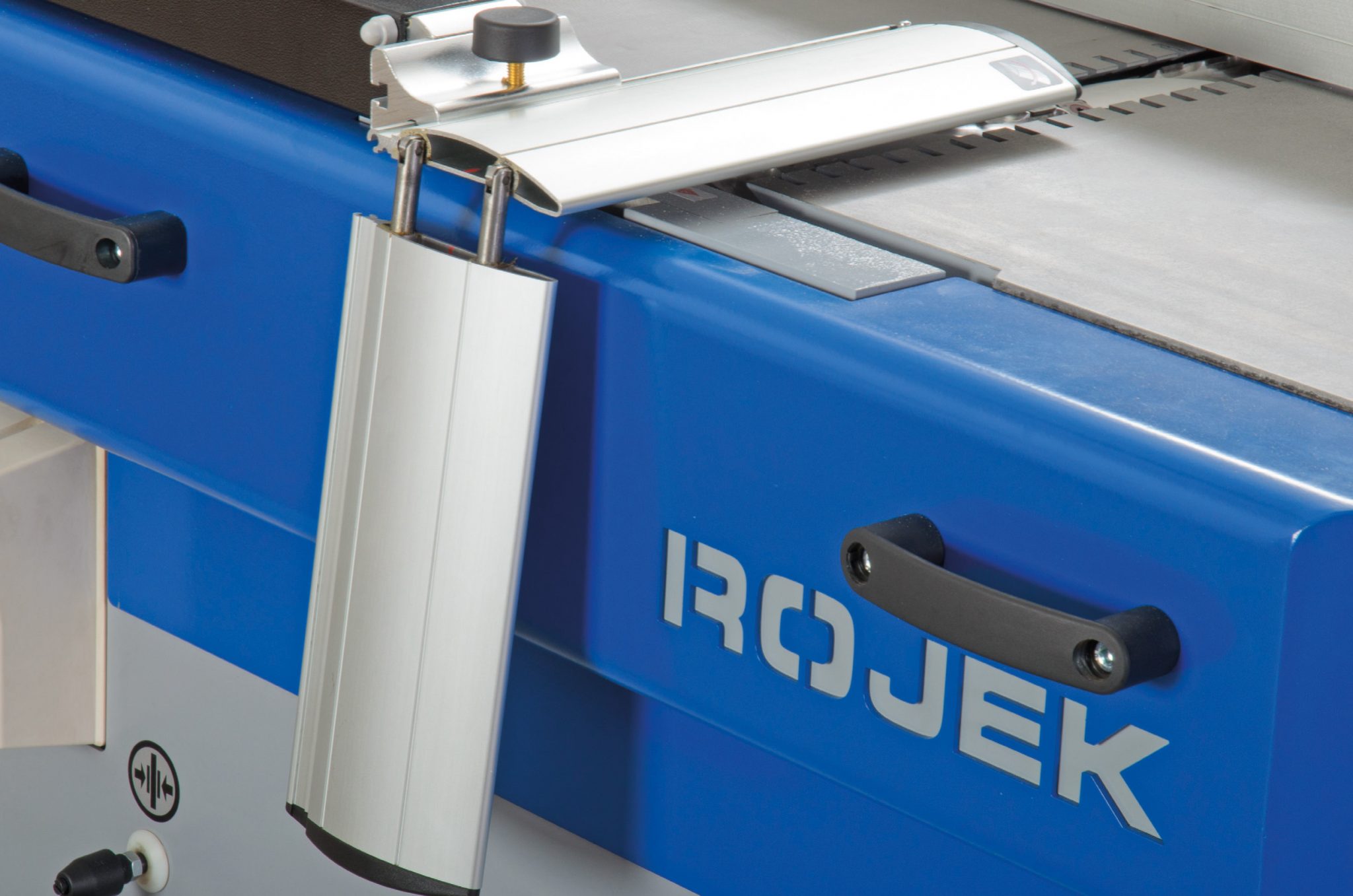

Kryt válce CPS
Válečky v protahovém stole

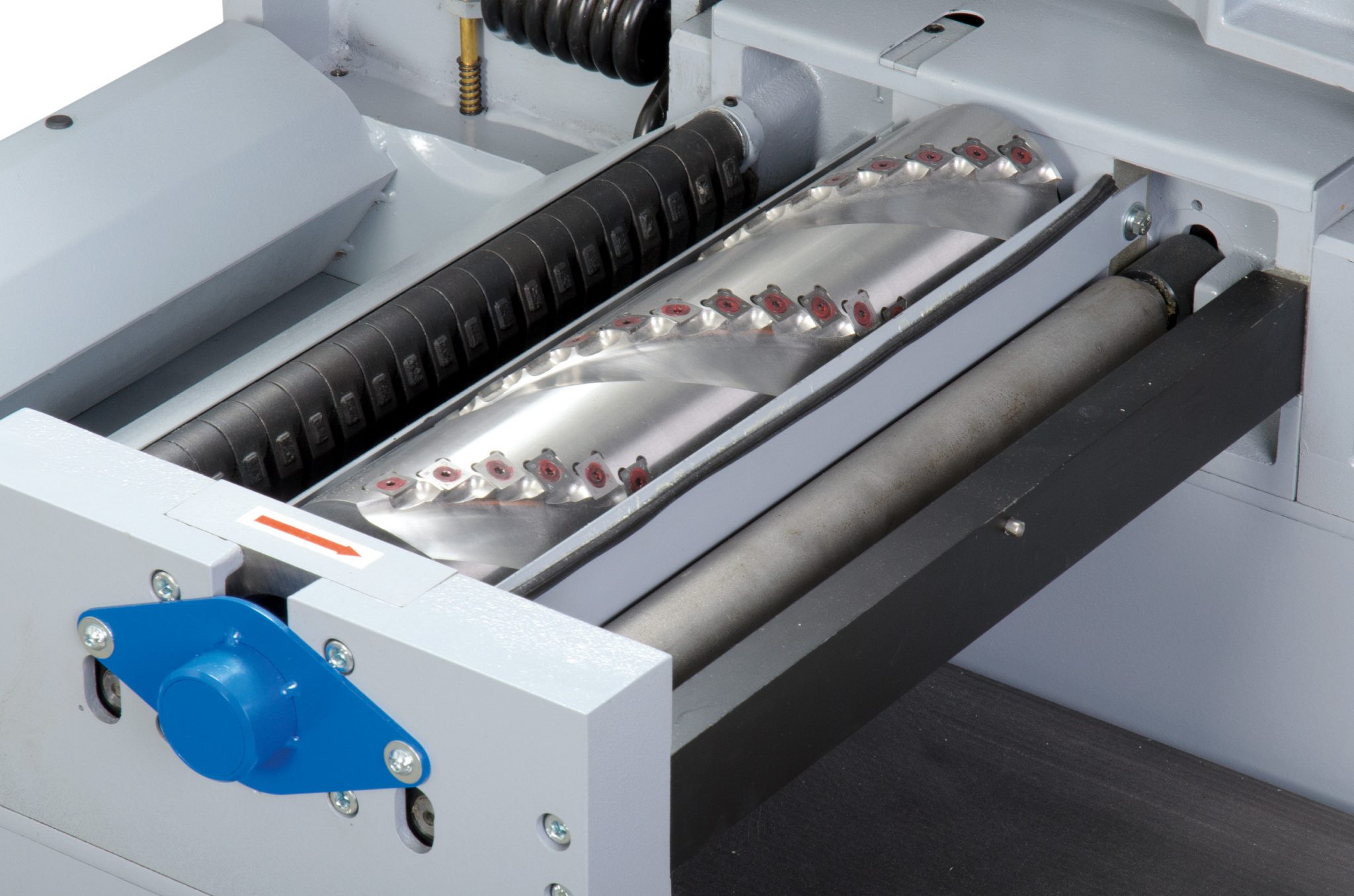

Spirálový válec s podávacími válci
Třínožový hoblovací válec s TERSA noži

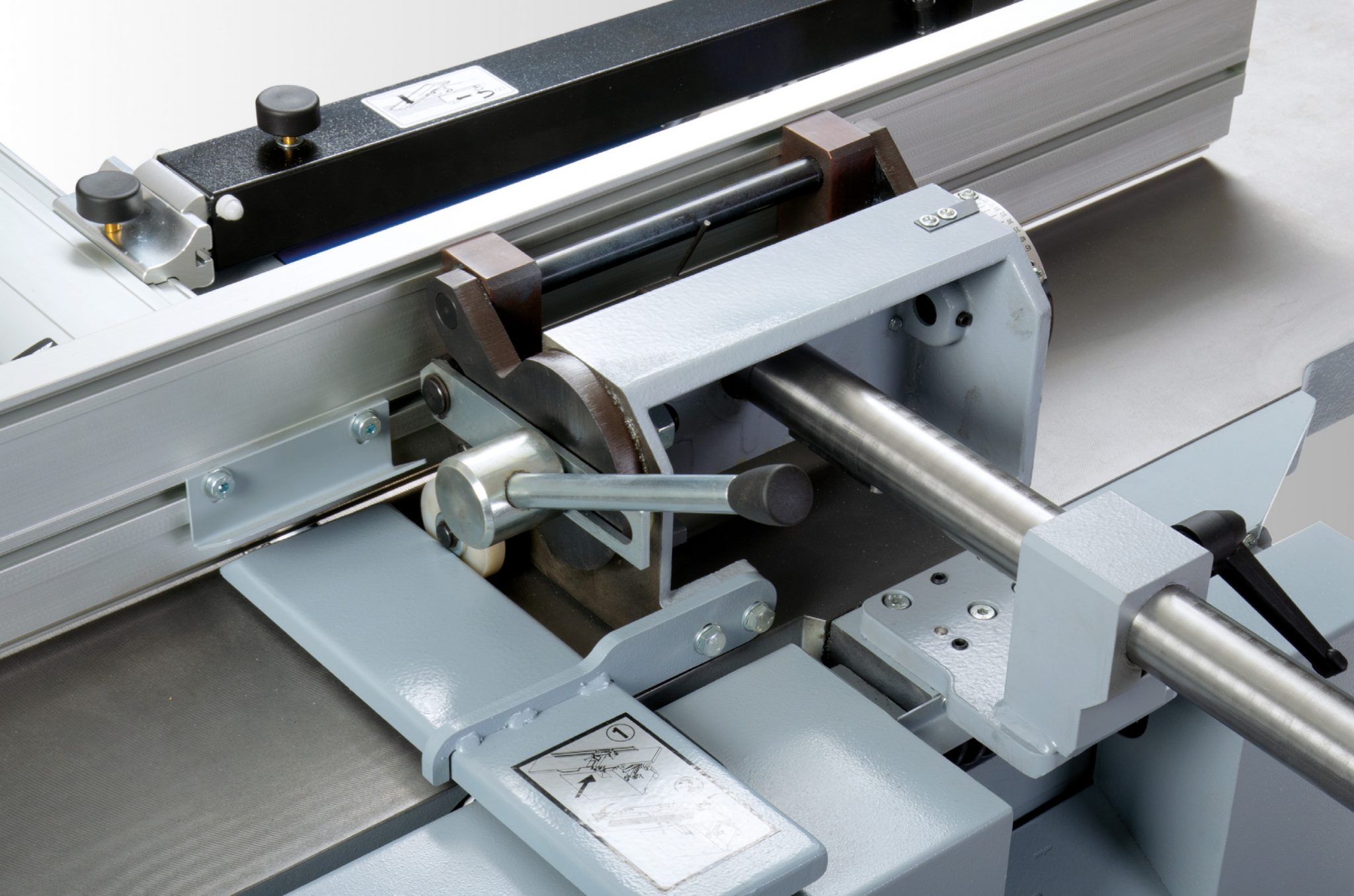

Úhlovací pravítko 90°- 45°<

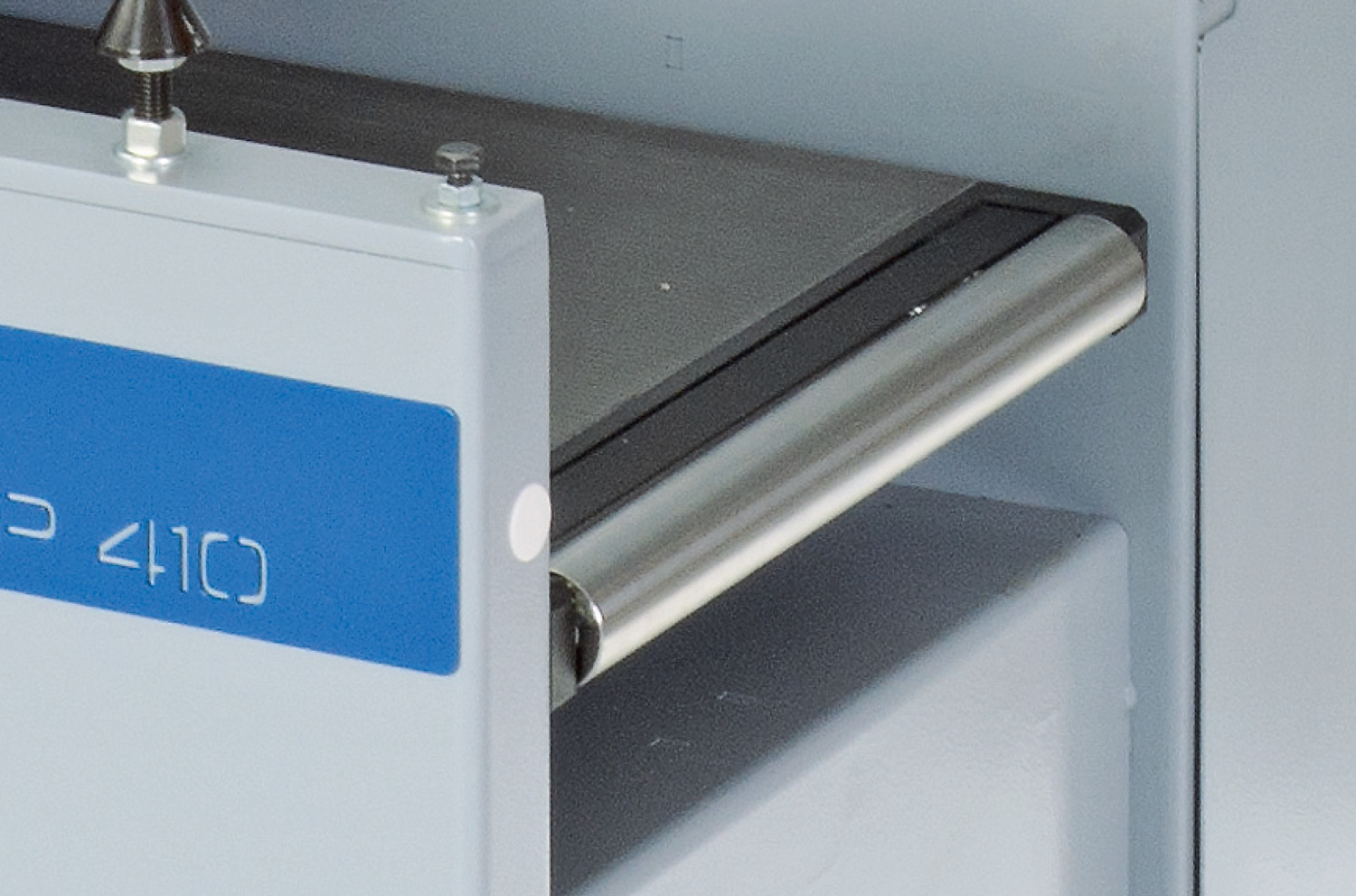

Odlehčovací váleček protahového stolu
Třínožový hoblovací válec s TERSA noži

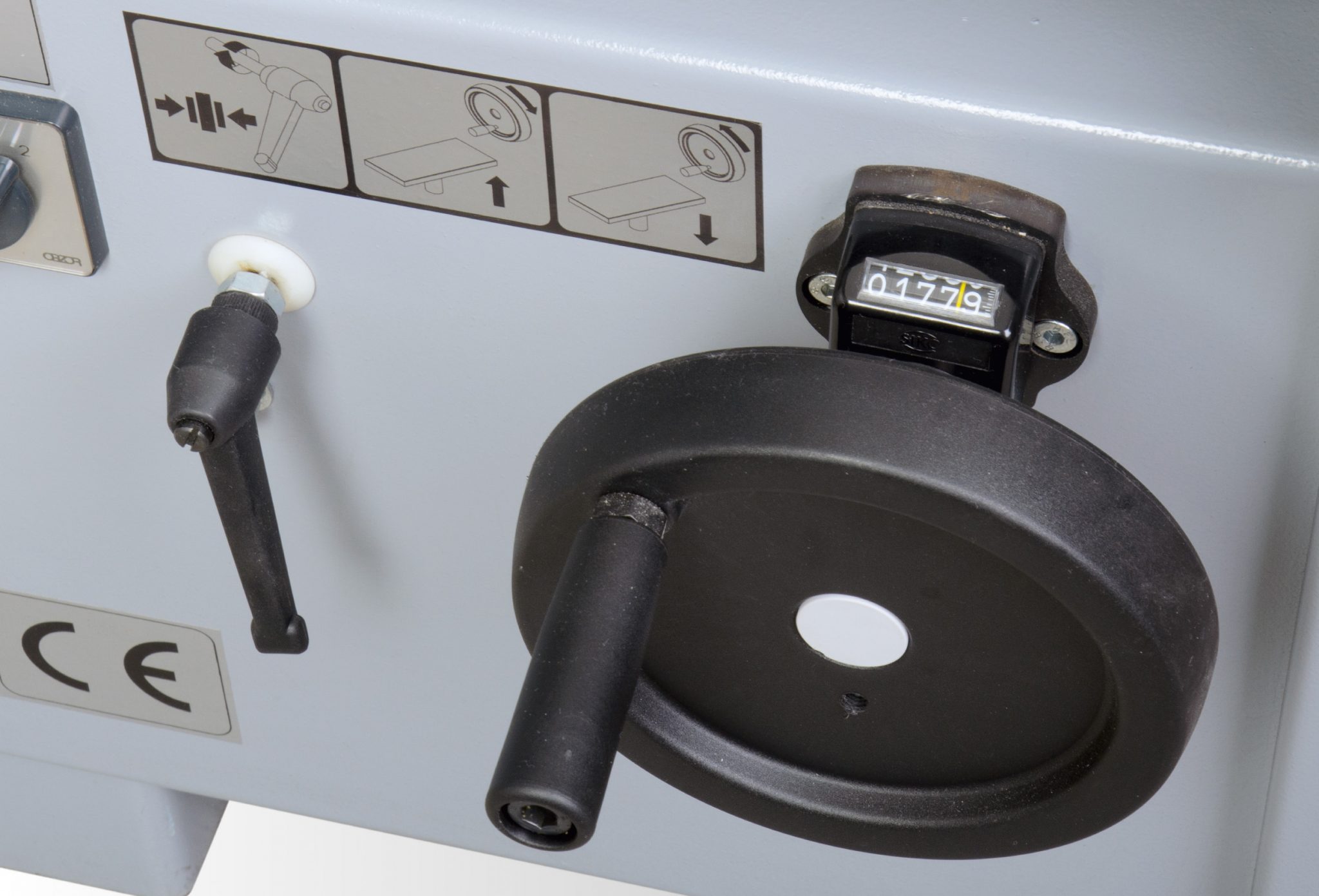

Zdvih protahovacího stolu s indikátorem
SP410 Industry 9
Přednosti a standardní výbava
- paralelně odklopné stoly
- dvourychlostní posuv protahu 5,5 – 10 m/min.
- číselníkový ukazatel polohy spodního protahového stolu
- zlamovací kryt válce CPS
- přídavné válečky protahového stolu
- 4-nožový hoblovací válec systém ROJEK s odbrzděním
Výbava na přání
- dvouotáčkový motor posuvu 7 a 15 m/min.
- hoblovací válec 3-nožový (pro nože bez drážky)
- hoblovací válec 3-nožový systém TERSA
- hoblovací válec systém MBM SPIRAL
- přídavné válečky srovnávacího stolu
- stolové válečky protahového stolu
- ustavovač nožů s úchylkoměrem
